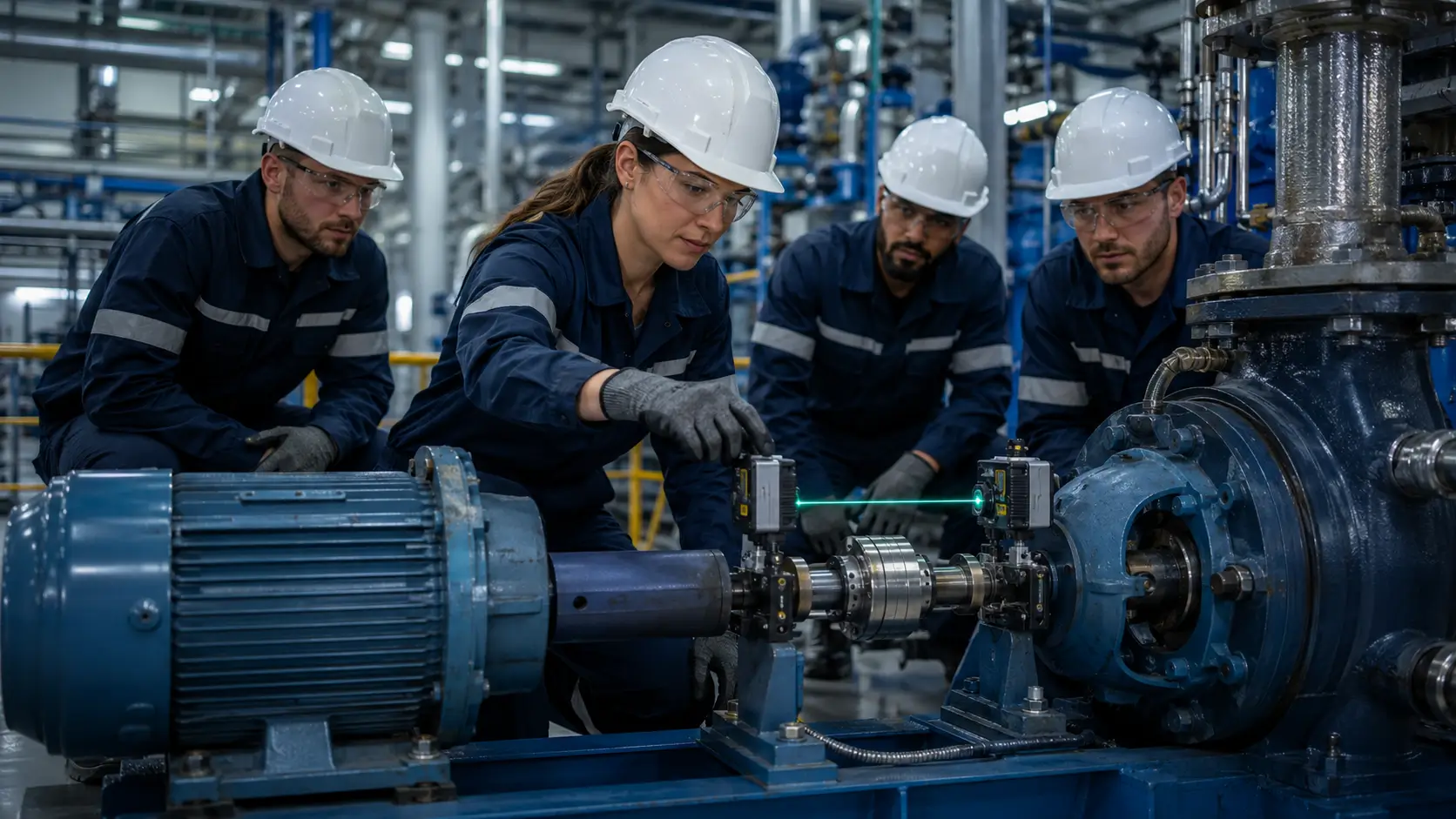

Serviço de alinhamento a laser é uma solução essencial para indústrias que precisam reduzir vibração, desgaste prematuro e falhas em ativos rotativos.
Quando eixos, acoplamentos, motores, bombas, ventiladores, redutores ou compressores operam desalinhados, toda a máquina trabalha sob esforço adicional. Isso aumenta o consumo de energia, compromete rolamentos, danifica vedações e reduz a confiabilidade do processo.
Na prática, o alinhamento correto não é apenas uma etapa de montagem. Ele é parte da estratégia de manutenção preditiva e confiabilidade industrial. Com equipamentos de medição a laser, é possível identificar desvios com alta precisão, corrigir a posição dos ativos e documentar o resultado técnico em relatório.
A PRUFTECHNIK MGS atua com serviço de alinhamento a laser para aplicações industriais críticas. O foco é entregar precisão, segurança operacional e maior disponibilidade para máquinas que não podem parar.
Ao longo deste artigo, você vai entender como funciona o alinhamento a laser, quando ele deve ser aplicado, quais falhas ele ajuda a evitar e por que essa técnica é mais confiável que métodos convencionais.
O que é o serviço de alinhamento a laser?
O serviço de alinhamento a laser é o processo técnico usado para medir e corrigir o posicionamento entre eixos de máquinas rotativas.
Ele utiliza sensores, emissores e sistemas digitais para identificar desalinhamentos horizontais, verticais e angulares com alta precisão.
O objetivo é garantir que motor, bomba, redutor, ventilador, compressor, turbina ou outro equipamento trabalhe dentro das tolerâncias recomendadas.
Em uma planta industrial, pequenas diferenças de posição podem gerar grandes impactos. Um desalinhamento aparentemente simples pode causar vibração, aquecimento, desgaste de rolamentos, falha em acoplamentos e aumento do consumo de energia.
Por isso, o alinhamento não deve ser tratado como uma correção visual. Ele precisa ser medido, ajustado e validado com dados confiáveis.
Por que o alinhamento de máquinas é tão importante?
Máquinas rotativas dependem de equilíbrio mecânico para operar com segurança.
Quando dois eixos não estão corretamente alinhados, a força transmitida deixa de ser uniforme. Isso cria esforços adicionais nos componentes internos.
Com o tempo, esses esforços afetam rolamentos, mancais, vedações, bases, acoplamentos e estruturas próximas.
O problema também pode se espalhar para outros ativos conectados ao processo. Uma bomba desalinhada, por exemplo, pode gerar vibração na tubulação. Um motor desalinhado pode elevar a temperatura de operação. Um redutor desalinhado pode apresentar desgaste prematuro nas engrenagens.
O serviço de alinhamento a laser atua justamente para evitar esse ciclo de falhas.
Ele corrige a geometria entre os componentes e devolve à máquina uma condição de operação mais estável.
Principais sinais de desalinhamento industrial
O desalinhamento pode aparecer de várias formas no dia a dia da manutenção.
Em muitos casos, a equipe percebe o problema quando a máquina começa a apresentar vibração acima do normal. Esse é um dos sintomas mais comuns.
Também é comum observar aquecimento em mancais, ruído anormal, desgaste acelerado de acoplamentos, vazamento em selos, quebra recorrente de rolamentos e aumento na corrente elétrica do motor.
Outro sinal importante é a necessidade frequente de manutenção corretiva no mesmo equipamento. Quando uma máquina volta a falhar pouco tempo depois da troca de componentes, o desalinhamento pode estar entre as causas principais.
Esses sintomas não devem ser avaliados de forma isolada.
O ideal é cruzar informações de vibração, histórico de falhas, inspeção visual, temperatura, condição da base e dados de operação.
Assim, o alinhamento a laser entra como uma etapa técnica para confirmar desvios e corrigir a causa mecânica do problema.
Como funciona o alinhamento a laser na prática?
O processo começa com uma avaliação do conjunto mecânico.
A equipe verifica o tipo de máquina, a configuração dos eixos, o modelo do acoplamento, as condições da base e os pontos de ajuste disponíveis.
Depois, os sensores de alinhamento são instalados nos eixos ou acoplamentos. O sistema a laser coleta as medições e mostra os desvios encontrados.
Com esses dados, o técnico identifica se existe desalinhamento paralelo, angular ou combinado.
O software do equipamento indica os movimentos necessários para corrigir a posição da máquina móvel. Isso pode envolver ajustes nos pés, calços, deslocamentos laterais ou correções verticais.
Após cada ajuste, uma nova medição é realizada.
Esse ciclo continua até que o conjunto esteja dentro da tolerância definida para a rotação, aplicação e criticidade do ativo.
Ao final, o serviço pode gerar um relatório técnico com medições antes e depois da correção.
Esse relatório é importante para documentar a intervenção, apoiar auditorias internas e comprovar a qualidade do serviço executado.
Tipos de desalinhamento identificados pelo laser
O desalinhamento pode ocorrer de maneiras diferentes.
Desalinhamento paralelo
Ocorre quando os eixos estão paralelos, mas deslocados entre si.
Nesse caso, as linhas de centro não coincidem. A máquina pode parecer próxima da posição correta, mas ainda trabalha sob esforço inadequado.
Desalinhamento angular
Ocorre quando os eixos formam um ângulo entre si.
Esse tipo de desalinhamento causa esforços alternados durante a rotação e pode prejudicar acoplamentos, rolamentos e selos mecânicos.
Desalinhamento combinado
É a situação mais comum em campo.
Nela, a máquina apresenta desalinhamento paralelo e angular ao mesmo tempo. Por isso, a correção exige medição precisa e ajustes controlados.
Onde o serviço de alinhamento a laser pode ser aplicado?
O serviço de alinhamento a laser pode ser aplicado em diversos ativos industriais.
Entre os principais estão motores elétricos, bombas centrífugas, redutores, compressores, ventiladores, exaustores, sopradores, turbinas, geradores, moendas, transportadores e conjuntos motobomba.
Também pode ser usado em equipamentos presentes em mineração, siderurgia, papel e celulose, óleo e gás, saneamento, cimento, energia, alimentos, química, petroquímica e manufatura.
Em todos esses ambientes, o alinhamento correto contribui para maior disponibilidade dos ativos.
Ele também ajuda a reduzir perdas invisíveis, que muitas vezes aparecem apenas como consumo elevado, baixa eficiência, falhas repetitivas ou paradas não programadas.
Diferença entre alinhamento a laser e métodos convencionais
Métodos convencionais, como régua, relógio comparador e inspeção visual, ainda são encontrados em muitas operações industriais.
Esses métodos podem ter utilidade em situações simples. Porém, dependem muito da experiência do profissional, da condição de acesso e da interpretação manual dos dados.
O alinhamento a laser reduz essa subjetividade.
Ele entrega medições digitais, orientação de correção e validação mais precisa do resultado final.
Isso é especialmente importante em máquinas críticas, nas quais uma falha pode gerar parada de produção, risco operacional ou alto custo de manutenção.
Com o laser, a tomada de decisão deixa de ser baseada apenas em tentativa e passa a ser orientada por dados.
Esse é um ponto essencial para empresas que desejam evoluir de uma manutenção corretiva para uma manutenção preditiva e confiável.
Quando contratar um serviço de alinhamento a laser?
O serviço de alinhamento a laser deve ser contratado em momentos estratégicos da vida útil da máquina.
Ele é recomendado na instalação de novos equipamentos, após manutenção corretiva, depois da troca de motor, bomba, redutor, rolamento ou acoplamento, e sempre que houver desmontagem do conjunto.
Também é indicado após intervenções na base, fundação, tubulação ou estrutura de suporte.
Outro momento importante é quando a análise de vibração aponta sintomas compatíveis com desalinhamento.
Nesse caso, o alinhamento a laser ajuda a confirmar a condição mecânica e corrigir o problema antes que ele evolua para uma falha maior.
Para ativos críticos, o alinhamento também pode fazer parte de rotinas preventivas e preditivas planejadas.
Assim, a indústria evita que a máquina opere por longos períodos em condição inadequada.
Benefícios do serviço de alinhamento a laser para a indústria
O serviço de alinhamento a laser gera impacto direto na confiabilidade dos ativos industriais.
O primeiro benefício é a redução de falhas mecânicas. Uma máquina alinhada trabalha com menor esforço nos componentes internos. Isso preserva rolamentos, mancais, selos, acoplamentos e bases.
Outro benefício importante é a redução de vibração. Em muitos conjuntos rotativos, o desalinhamento é uma das causas mais comuns de vibração excessiva. Quando o ajuste é feito com precisão, a máquina tende a operar de forma mais estável.
O alinhamento também contribui para menor consumo de energia. Máquinas desalinhadas exigem mais força para transmitir movimento. Isso pode elevar a carga do motor e gerar perdas operacionais contínuas.
Além disso, o alinhamento correto aumenta a vida útil dos equipamentos. Ele reduz intervenções corretivas, melhora a previsibilidade da manutenção e ajuda a evitar paradas inesperadas.
Como o alinhamento a laser melhora o MTBF
MTBF significa tempo médio entre falhas.
Esse indicador é muito usado por equipes de manutenção, confiabilidade e engenharia para medir a estabilidade dos ativos.
Quando uma máquina falha várias vezes em curto período, o MTBF cai. Isso mostra que existe uma causa recorrente não eliminada.
O desalinhamento pode ser uma dessas causas.
Ao contratar um serviço de alinhamento a laser, a indústria atua na origem de muitos problemas mecânicos. Isso reduz reincidência de falhas e aumenta o intervalo entre manutenções corretivas.
Na prática, o alinhamento bem executado ajuda a transformar manutenção emergencial em manutenção planejada.
Esse é um ganho importante para plantas com metas de disponibilidade, produtividade e segurança operacional.
Erros comuns que comprometem o alinhamento de máquinas
Um erro comum é alinhar a máquina sem avaliar a condição da base.
Se a base estiver instável, empenada ou com fixação inadequada, o alinhamento pode não se manter após a partida do equipamento.
Outro erro é ignorar o pé manco. Essa condição ocorre quando um ou mais pés da máquina não apoiam corretamente na base. Se não for corrigida, o aperto dos parafusos pode deformar a carcaça e alterar a posição do conjunto.
Também é comum executar ajustes sem considerar a temperatura de operação. Em alguns equipamentos, a dilatação térmica altera a posição final dos eixos durante o funcionamento.
Há ainda falhas relacionadas ao uso incorreto de calços, aperto desigual, limpeza inadequada das superfícies e ausência de validação final.
Por isso, o alinhamento deve ser tratado como um procedimento técnico completo. Não basta medir. É preciso preparar, corrigir, validar e documentar.
O que avaliar antes de realizar o serviço
Antes do serviço, é importante verificar as condições reais do conjunto.
A equipe deve observar se há folgas, trincas, vibração estrutural, problemas na fundação, desalinhamento de tubulação, desgaste no acoplamento ou restrição de movimento da máquina.
Também é necessário confirmar se há espaço para instalar os sensores e executar os ajustes.
Outro ponto importante é avaliar a criticidade do ativo. Máquinas críticas exigem tolerâncias mais rigorosas, maior controle de execução e documentação mais detalhada.
Quanto melhor for a preparação, maior será a qualidade do resultado final.
Escopo técnico de um bom serviço de alinhamento a laser
Um bom serviço de alinhamento a laser precisa seguir uma sequência técnica clara.
Essa sequência reduz erros, melhora a segurança da intervenção e aumenta a confiabilidade do resultado.
- Avaliação inicial do conjunto mecânico.
- Verificação das condições de base e fixação.
- Checagem de pé manco, quando aplicável.
- Instalação correta dos sensores.
- Medição inicial do desalinhamento.
- Correção horizontal e vertical.
- Nova medição após os ajustes.
- Validação dentro da tolerância definida.
- Emissão de relatório técnico.
Esse escopo evita que o serviço seja apenas uma medição pontual.
Ele transforma o alinhamento em uma ação de confiabilidade, com rastreabilidade e evidência técnica.
Relatório técnico e rastreabilidade do serviço
O relatório é uma parte essencial do serviço.
Ele registra as condições encontradas antes da correção e os resultados obtidos após o alinhamento.
Esse documento pode incluir dados de medição, tolerâncias, ajustes realizados, identificação da máquina, fotos, observações técnicas e recomendações.
Para a gestão de manutenção, o relatório ajuda a comprovar a execução do trabalho. Também facilita análises futuras em caso de nova ocorrência.
Para a engenharia de confiabilidade, o histórico permite identificar padrões. Isso ajuda a entender se o problema está ligado à montagem, operação, base, processo ou manutenção.
Alinhamento a laser em contratos de manutenção preditiva
O serviço de alinhamento a laser pode ser contratado de forma pontual.
Mas ele também pode integrar uma estratégia maior de manutenção preditiva.
Nesse modelo, o alinhamento é combinado com análise de vibração, termografia, inspeção ultrassônica, diagnóstico de motores e monitoramento de condição.
Essa integração permite tomar decisões mais completas.
Por exemplo, a análise de vibração pode indicar comportamento compatível com desalinhamento. Depois, o alinhamento a laser confirma e corrige a condição mecânica. Em seguida, uma nova análise pode validar a melhora do ativo.
Esse ciclo aumenta a precisão do diagnóstico e reduz decisões baseadas em suposição.
Aplicações em máquinas críticas
Máquinas críticas exigem atenção especial.
Elas costumam operar em processos contínuos, ambientes severos ou linhas com alto impacto produtivo.
Entre os exemplos estão bombas de processo, ventiladores industriais, compressores, redutores de grande porte, turbinas, geradores, acionamentos de moenda, transportadores e sistemas auxiliares essenciais.
Nesses casos, uma falha pode gerar parada de produção, perda de qualidade, risco de segurança e alto custo de recuperação.
Por isso, o alinhamento a laser deve ser realizado com método, equipamento adequado e equipe experiente.
Como escolher uma empresa para serviço de alinhamento a laser
A escolha da empresa deve considerar mais do que preço.
É importante avaliar experiência industrial, domínio técnico, qualidade dos equipamentos, capacidade de análise e padrão de relatório.
Também é recomendado verificar se a empresa entende o contexto do ativo. Cada planta possui condições próprias de processo, criticidade, acesso, segurança e operação.
A PRUFTECHNIK MGS atua com foco em confiabilidade industrial, manutenção preditiva e diagnóstico técnico de máquinas críticas.
O serviço de alinhamento a laser é conduzido para entregar precisão, evidência técnica e suporte à tomada de decisão da manutenção.
Resumo prático dos ganhos esperados
| Ganho | Impacto na operação |
|---|---|
| Menos vibração | Operação mais estável e menor desgaste. |
| Maior vida útil | Proteção de rolamentos, acoplamentos e selos. |
| Menos paradas | Redução de falhas inesperadas. |
| Melhor eficiência | Menor esforço mecânico e menor perda operacional. |
| Mais rastreabilidade | Relatório técnico para histórico e auditoria. |
Conclusão
O serviço de alinhamento a laser é uma das ações mais importantes para aumentar a confiabilidade de máquinas industriais.
Ele ajuda a reduzir vibração, desgaste prematuro, aquecimento, falhas em rolamentos, danos em acoplamentos e paradas não programadas.
Ao contrário dos métodos convencionais, o alinhamento a laser oferece medição precisa, correção orientada por dados e validação técnica do resultado.
Isso torna o processo mais seguro, rastreável e adequado para ativos críticos.
Ao longo do artigo, vimos que o desalinhamento pode afetar motores, bombas, redutores, compressores, ventiladores, turbinas e diversos conjuntos rotativos.
Também vimos que a correção deve considerar base, pé manco, calços, tolerâncias, temperatura de operação e condição real da máquina.
Por isso, o alinhamento a laser não deve ser tratado apenas como uma tarefa de montagem.
Ele deve fazer parte de uma estratégia de manutenção preditiva, confiabilidade industrial e aumento de disponibilidade operacional.
Quando bem executado, o serviço contribui para maior vida útil dos componentes, melhor eficiência mecânica, menor consumo de energia e maior previsibilidade da manutenção.
Para plantas industriais que dependem de máquinas críticas, esse cuidado pode representar menos emergências, menos custos corretivos e mais estabilidade no processo produtivo.
A PRUFTECHNIK MGS realiza serviço de alinhamento a laser com foco técnico, precisão em campo e suporte à tomada de decisão da manutenção.
Se a sua indústria precisa reduzir falhas, corrigir desalinhamentos ou aumentar a confiabilidade dos ativos rotativos, fale com a equipe da PRUFTECHNIK MGS.
Solicite uma avaliação técnica e conte com especialistas em alinhamento a laser industrial.
